一、功能特點：

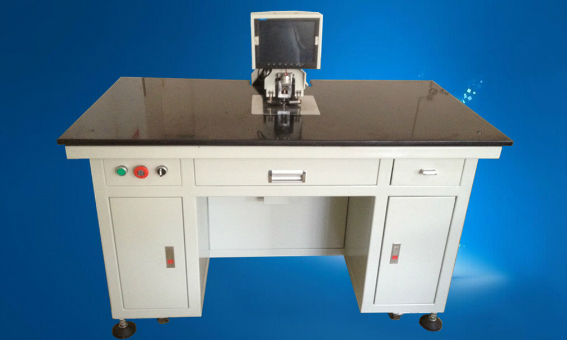

   自動定位沖孔機，自動打靶機，自動沖孔機，CCD打孔機，采用電腦自動控制， CCD圖像智能識，將要沖孔的產品放到CCD可視范圍內，打孔機將自動撲捉?jīng)_孔圖案，并自動移動對位完成沖孔，整個過程只需0.5秒。直接在電腦屏上指定要沖的孔型設定工作模式,操作簡單易用；

    二、用途及領域：

   特殊的光源識別系統，能識別全黑、全反光等各種材料上的圓形圖、十字線、環型、不規則圖案等；可識別不規則圓、殘缺圓. 適用范圍： 可在FPC軟板、膠片、菲林、PE、PC、PVC膜、薄鋁板、薄膜開關、銘板標牌等平面板材上沖定位孔。

    三、技術參數：

   沖孔速度： <=0.5秒/孔

沖孔直徑： 1mm-5mm （非標可定制）

沖孔誤差： ＜0.008mm

最大沖力： 100kg

外供氣壓： 0.4-0.7Mpa

電 源： AC 220V 0.5KW

設備重量： 80kg

設備尺寸： 120×75×100cm(高×寬×長)

    四、適用行業：

   電子,標牌,包裝,印刷等行業的定位孔加工,設備用于在PCB線路板、FPC軟板、菲林，重氮片，手機面板，不干膠、薄膜開關,膠片、PE、PC、PVC、PET膜、聚脂膜、薄鋁等板面自動沖定位孔。

   全自動圖象識別，自動沖孔，彩色顯示器大視窗靶型顯示, 不傷眼睛。能有效識別圓形、環形、十字形、分裂環等，在靶標發生殘缺、變形時可保證中心不變。沖孔時由設備上的壓腳壓平被沖孔的薄膜，沖孔更精準。工作機構采用機械與氣動結合，沖孔力大大提高，可自動計數產量，節省人工。大理石工作臺面，永不磨損

    五、機器說明:

沖孔直徑:Φ1－Φ5mm(標配)(定制可更大)

顯    示:8英寸觸屏液晶顯示器

識別圓直徑:Φ1－Φ5mm（可帶“十字圓”標致 雙圓圖）

工作氣壓:0.5-0.7MPa

沖孔誤差:≤±0.008mm

電耗:0.4kw

電壓AC220V-240V

外型尺寸:1250×685MM（長×寬×高）

凈    重:198kg±2kg
